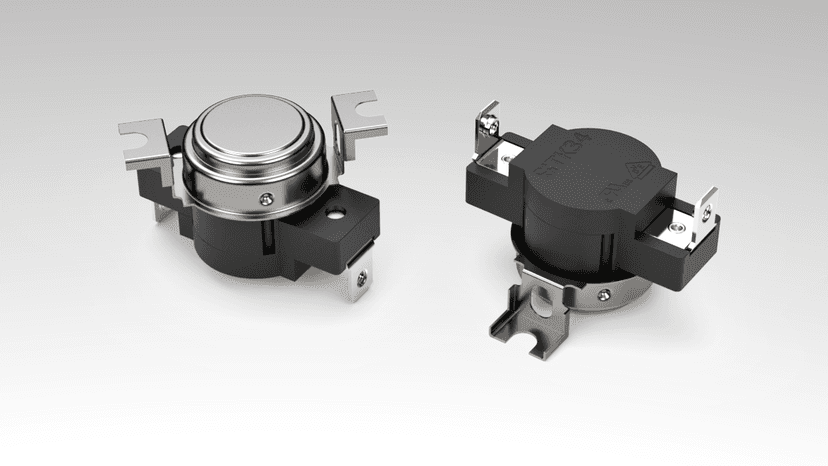

Thermorex TK34A

Strona główna > Elektronika > Termostaty

Urządzenie działa z opcją automatycznego resetowania. Inne warianty tego urządzenia to TK34M z opcją ręcznego resetu oraz TK34R z wewnętrznym grzałką opartym na oporze. Ten termostat może być stosowany w zastosowaniach o wysokim prądzie (do 45A). Termostat można skonstruować tak, aby wraz ze wzrostem temperatury otwierał lub zamykał swoje styki elektryczne. Gdy temperatura tarczy bimetylicznej powróci do określonej temperatury resetu, styki automatycznie wracają do pierwotnego stanu. Oprócz wielu standardowych konfiguracji termostat może być również dostosowany do specyficznych potrzeb technicznych klienta, zapewniając maksymalną elastyczność projektowania oraz zastosowanie w szerokim zakresie aplikacji do kontroli temperatury w produktach konsumenckich, przemysłowych i komercyjnych.

Zastosowanie	Uwaga
Ten termostat jest szeroko stosowany w różnorodnych aplikacjach kontroli temperatury dla produktów konsumenckich, przemysłowych i komercyjnych.	Oprócz wielu standardowych konfiguracji termostat może być również dostosowany do specyficznych potrzeb technicznych klienta.

TK34-A-T02-MG01-C1P

1 / 1

Pobierz broszurę

Poproś o próbki Poproś o ofertę

Parametr	Wartość
Napięcie znamionowe, V, maksymalnie	~250
Prąd znamionowy, A, przy współczynniku mocy 0.95, maksymalnie	25
Maksymalny prąd, A, przy współczynniku mocy 0.95, maksymalnie	45
Liczba cykli automatycznych, przy prądzie 25 A i współczynniku mocy 0.95, co najmniej	100000
Liczba cykli automatycznych, przy prądzie 45 A i współczynniku mocy 0.95, co najmniej	6000
Temperatura pracy, °C	-25°C — 120°C
Tolerancja temperatury pracy, °C	±3; ±5
Temperatura resetu, niższa od temperatury pracy o, °C co najmniej	10
Opór przejściowy, Ω, maksymalnie	0.05
Czas działania styków, ms, maksymalnie	3
Wytrzymałość elektryczna izolacji, V, co najmniej	1500
Rezystancja izolacji, MΩ, co najmniej	50
Szybkość nagrzewania, K/min	minimum-0.1, maximum-1.0
Stopnie ochrony zapewniane przez obudowę	IP4X
