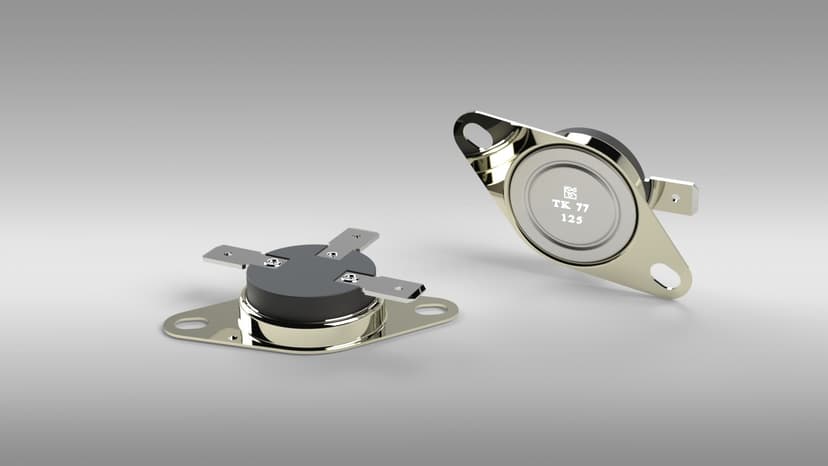

Thermorex TK77DC

Ana Sayfa > Elektronik > Termostatlar

Bu, normal çalışma koşulları altında iki belirli değer arasında sıcaklığı kontrol etmek için tasarlanmış, döngüsel olarak çalışan bir sıcaklık duyarlı cihazdır; elektrik devresini otomatik olarak kapatır veya açar. AC ve DC devre uygulamaları için tasarlanmış olup, yüksek DC anahtarlama kapasitesine sahiptir. Termostat, sıcaklık arttıkça elektrik kontaklarını açacak veya kapatacak şekilde üretilebilir. Bimetalik diskin sıcaklığı belirlenen sıfırlama değerine döndüğünde, kontaklar otomatik olarak orijinal durumlarına geri döner. Standart konfigürasyon seçeneklerinin yanı sıra, termostat müşteri özel teknik ihtiyaçlarına göre de özelleştirilebilir; böylece maksimum tasarım esnekliği ve geniş sıcaklık kontrol uygulamalarında kullanım sağlanır.

Uygulama	Not
Bu termostat, tüketici, endüstriyel ve ticari ürünler için geniş sıcaklık kontrol uygulamalarında yaygın olarak kullanılır.	Standart konfigürasyon seçeneklerinin yanı sıra, termostat müşteri özel teknik ihtiyaçlarına göre de özelleştirilebilir.

TK77-T01-MG01-BP

1 / 2

Broşür İndir

Numune Talep Et Teklif Talep Et

Parametre	Değer
Nominal gerilim, VDC, en fazla	12-60; 120; 150
Nominal DC akım, A, (rezistif) en fazla	5; 1.5; 1
Nominal gerilim, VAC, en fazla	250; 440
Nominal AC akım, A, (rezistif) en fazla	5; 2.5
DC için otomatik döngü sayısı, en az	30000
AC için otomatik döngü sayısı, en az	100000
Çalışma sıcaklığı, °C	-40°C — 170°C
Çalışma sıcaklığı toleransı, °C	±3
Sıfırlama sıcaklığı, çalışma sıcaklığından °C olarak daha düşük	10±3; 15±5; 20±5
Geçici direnç, Ω, en fazla	0.05
İzolasyonun elektriksel mukavemeti, V, en az	1500
İzolasyon direnci, MΩ, en az	50
Isınma hızı, K/dakika	minimum-0.1, maximum-1.0
Muhafaza tarafından sağlanan koruma dereceleri	IP4X; IP65;
